在线折光浓度仪

iPR-EX 本安防爆型全自动在线折光仪

PDF 样本下载
  • 本安防爆型
  • 适用于防爆要求的各类场合
  • 防爆证书等级 ATEX ia II C T4
  • 在线连续实时监测液体的浓度含量

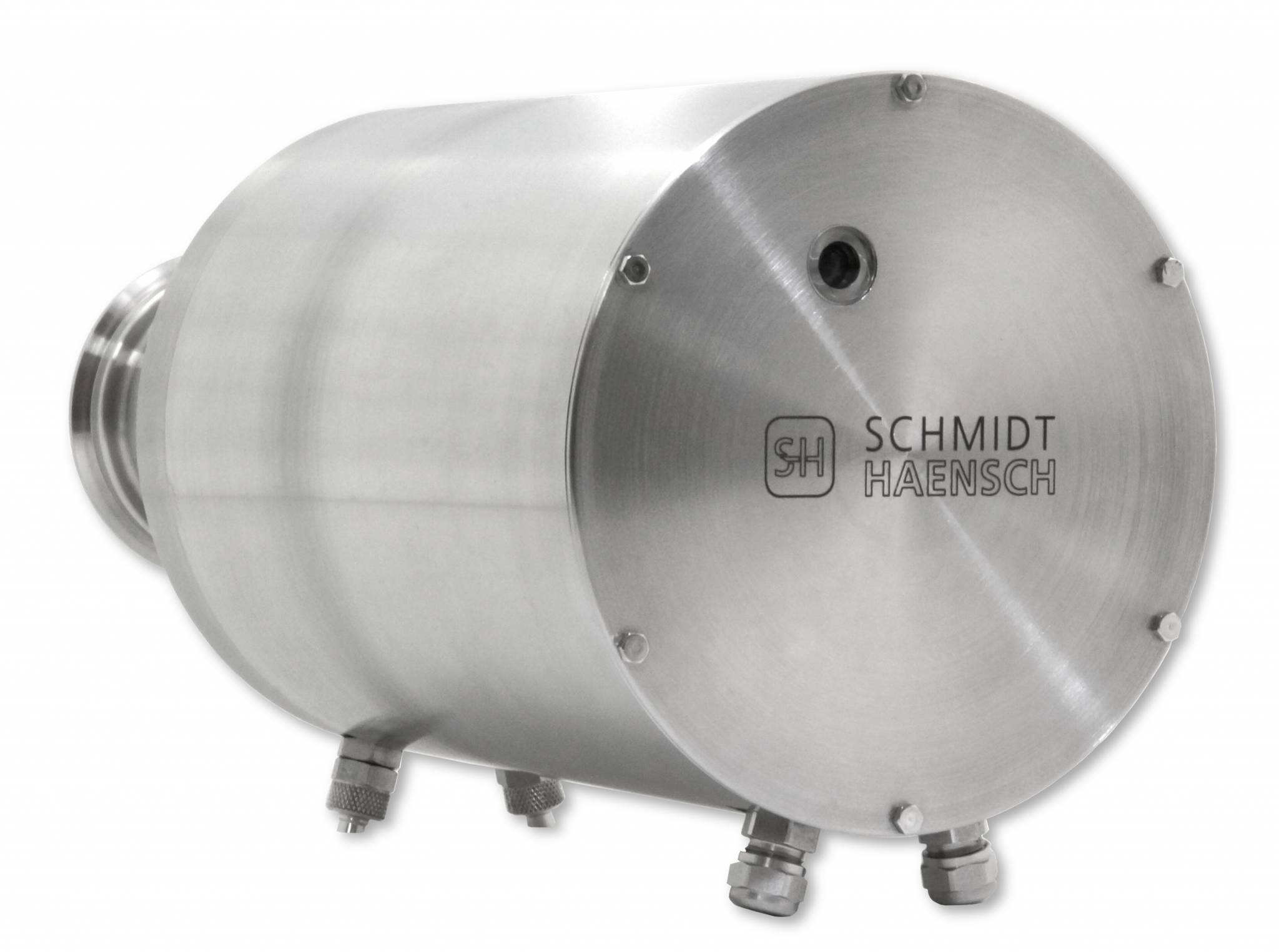

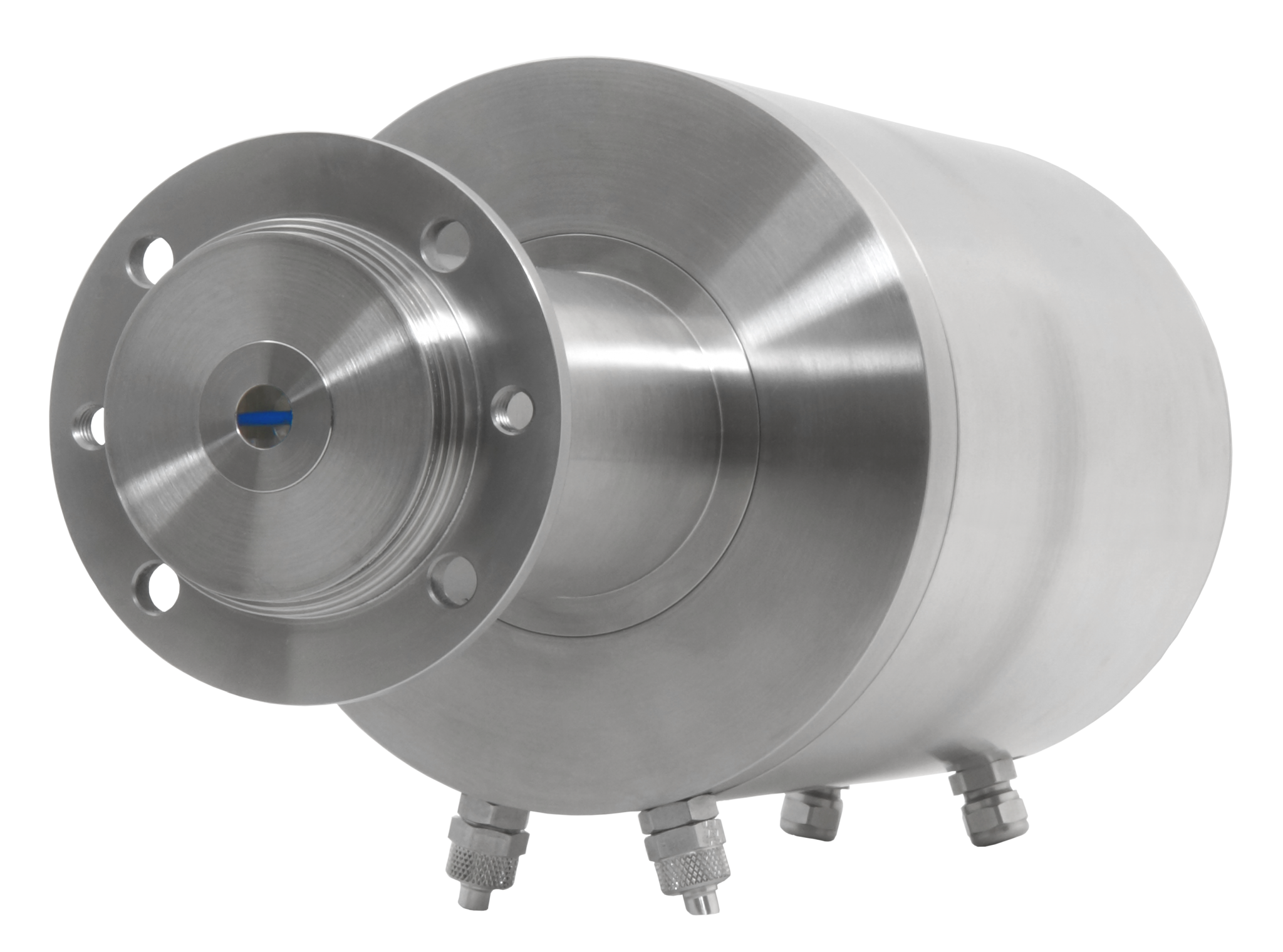

全自动在线折光仪 iPR - EX

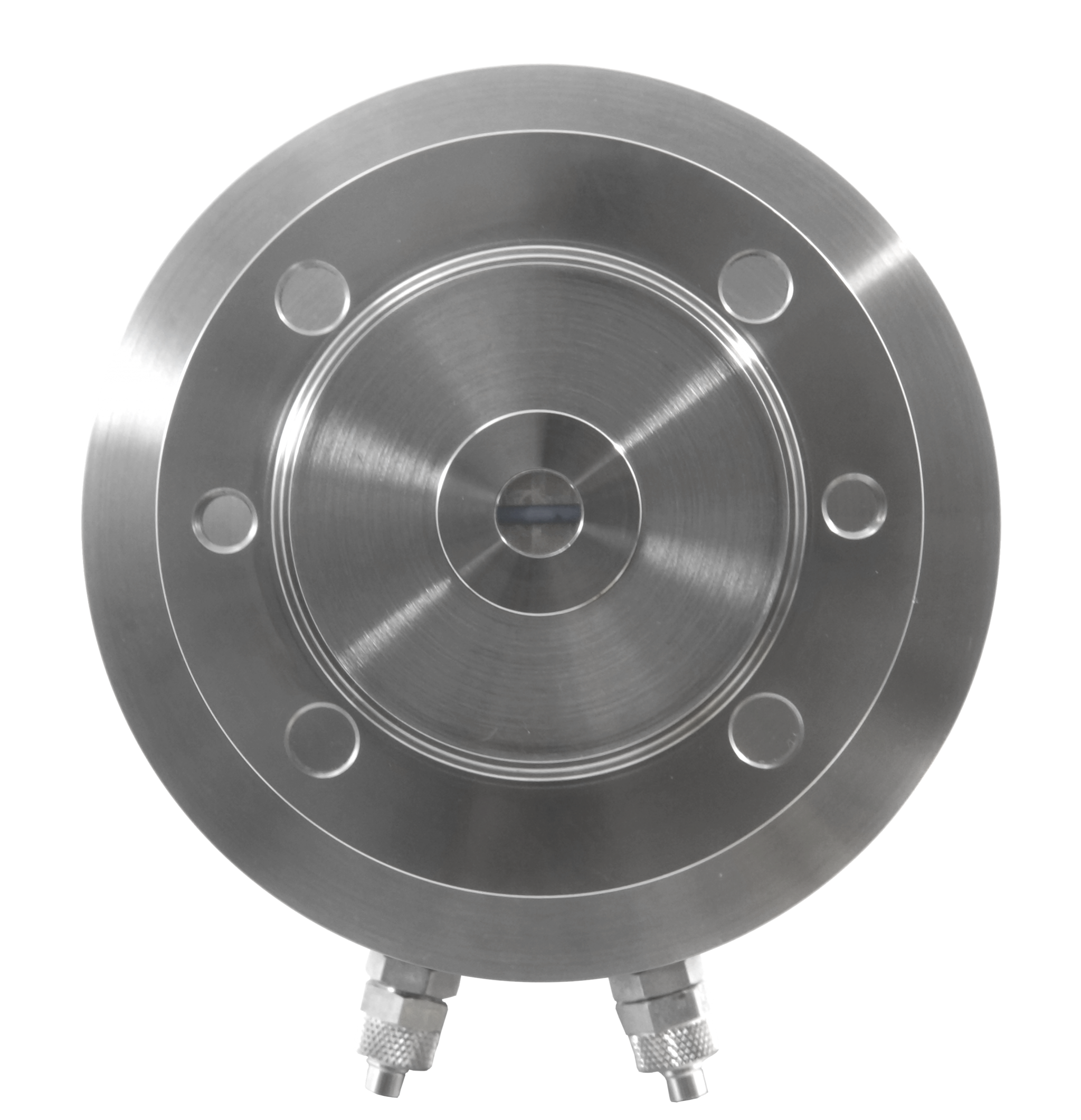

全自动折光仪用于直接测量溶液可溶性固形物、可用于过程检测和控制。折光仪具有蓝宝石棱镜和高分辨率光电二极管阵列的临界角原理; 测量结果并不受介质的颜色和不透明度的影响。测量头由不锈钢制成,耐化学腐蚀、保证食品安全、卫生,工艺温度高达120°C(连接水冷)和压力高达1 MPa。

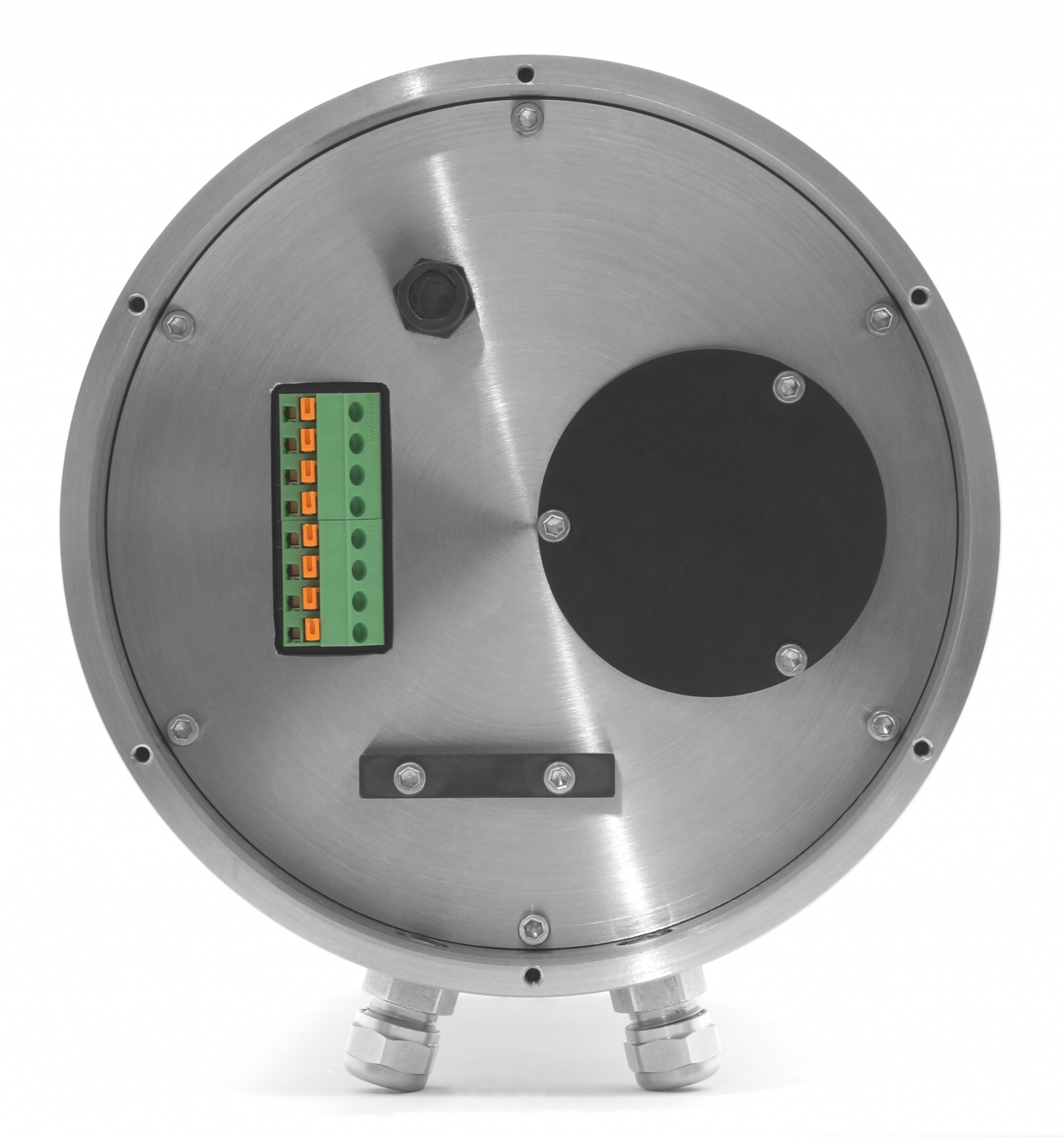

折光仪的防爆版本由本质安全,单一认证的传感器组成,安装在危险区域。 测量信号通过专用电缆(最大长度500 m)连接到非防爆区域,并连接到4个齐纳屏障。 通过RTU Modbus或串行RS 485接口实现与中央控制系统的连接。

此外,Schmidt + Haensch也提供一个控制单元,安装在危险区域外。 7“触摸屏可单独配置,测量数据可通过以太网输出为24 V或4-20 mA信号或控制继电器。

对于其他系统的数据传输,可以使用串行RS 232,485接口,CAN总线或UPC服务器。

EX最多可同时连接两个探测头。

specifications

主要参数

标准 预置ATEX Ex II 1G Ex ia IIC T4
IEC
测量范围 1,32000 – 1,52000 nD
分辨率 0,00001 nD
精度 ±0,00014 nD

温度

环境温度 -20 °C to +65 °C
工作温度 -20°C to +120 °C*
温度精度 0.01°C / ±0.2°C (0° to 70°C)
工作压力 0 to 1 MPa (145 psi, 10 bar)

更多参数

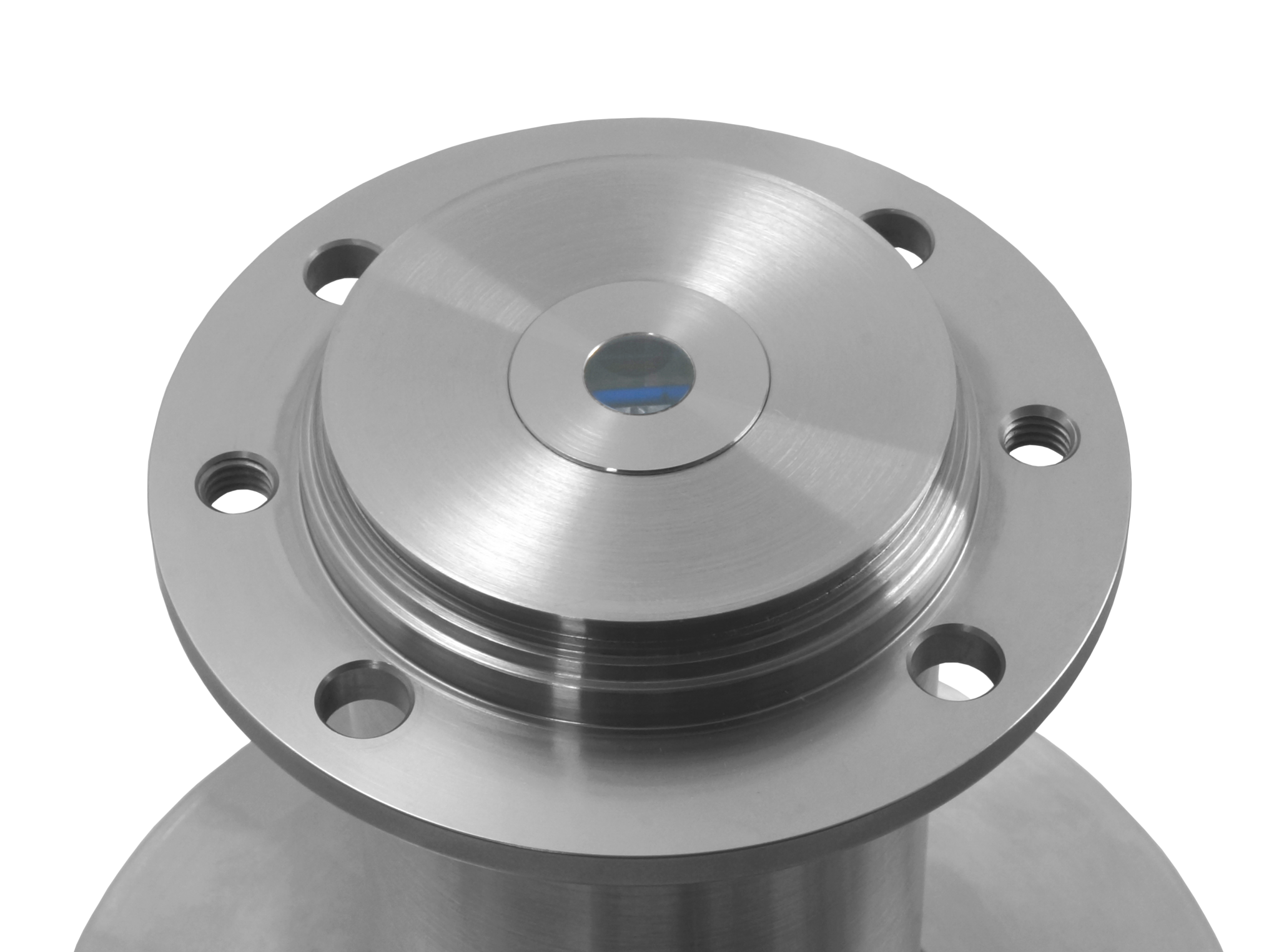

棱镜 蓝宝石
触湿部件 蓝宝石(棱镜),不锈钢,FKM
防护等级 IP 67
光源/波长 LED, 589 nm
接口,开关 ModBus,RS485和24V具有外部齐纳屏障
外形尺寸 330mm x 149mm (长 x 宽)
重量 9600g

控制单元

操作 提供1至2个测量探头,可与Zener barriers连接
显示 7" 触摸屏, 800x480 像素
接口 以太网络
DIN导轨零件(可扩展) 开关输入(24 V)和输出(24 V /继电器/ 4-20mA)/通讯(RS232 / RS485),CAN,UPC服务器
强调 测量头和输出的配置/调整开关阈值和模拟输出/
集中等尺度用户可编程
电压 85V ... 265V 50/60Hz
外壳 IP65

* 仅通过冷却器进行电路冷却,最高+65℃。
